Giúp em vẽ Led 7 thanh

**minhbka** · 29-04-2011, 10:18 PM

Tình hình em đang làm đồ án tốt nghiệp, phải vẽ mạch nguyên lý bằng Orcad. Nhưng nói thật em mới tập tành nên có nhiều chỗ không hiểu. Khi vẽ mạch nguyên lý của cái mạch phát xung, e gặp khó khăn trong việc vẽ led 7 thanh ( là loại A chung )
Đây là sơ đồ mạch in của em ( vẽ bằng Protel ), mạch phát xung em đã khoanh lại, sử dụng 8051 và 4049:

Còn đây là mạch nguyên lý em vẽ bằng Orcad, còn thiếu cái Led 7 chưa biết vẽ thế nào, nhờ các anh chị giúp em với, tuần sau em phải nộp rồi

(

**stupid11** · 29-04-2011, 11:34 PM

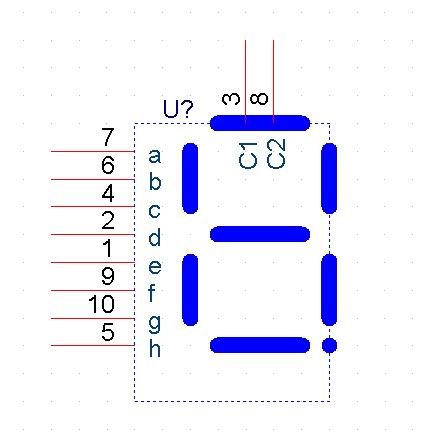

Thư viện LED 7 đoạn của bạn đây.

**minhbka** · 30-04-2011, 10:25 PM

Của mình là phải dùng đến 2 con led mà bạn, mình chưa hiểu phải nối chân như thế nào ^^

**caonguyen07** · 03-05-2011, 01:16 PM

bạn nối các chân a,b,c,d,e,f,g,dp của 2 con led7thanh lại với nhau còn 2 chân chung(c1,c2)bạn chi cần sử dụng 1 chân vì 2 chân đó đã nối bên trong con led7thanh.
