Mạch chuyển đổi RS232<=>RS485 tự động chuyển mạch

[stupid11]

Vậy bạn đi làm rồi à..vậy chắc mình phải gọi là anh rồi !!!
Vậy anh cho em hỏi trạm đầu em chặn với 3 điện trở,còn trạm cuối em chặn có 1 thôi..cũng được phải không anh..tại em cứ nghĩ trạm đầu chặn sao thì trạm cuối cũng như vậy..
Anh cho em email để em tiện liên lạc,học hỏi thêm kinh nghiệm được không anh ?

[nhuythuy]

Bạn có thể gôgle để tham khảo thêm gợi ý về R120 Ohm này. Thậm chí ko cần R120Ohm cung ok mà

Mình sẽ nhắn email bạn sau nhé

[tanbka]

Hnay vào diễn đàn thấy mọi người đang trao đổi về mạng 485, mình cũng đã làm về nó để chạy trong công nghiệp, có một số kinh nghiệm chia sẻ cùng các bạn.
+ Thứ nhất là dây nối mass chung, ở trong công nghiệp điện thế từ vị trí này sang vị trí khác, đặc biệt là từ xưởng này sang xưởng khác, sự chênh áp tự nhiên là rất cao, thực tế có thể lên tới trên 30V..., vậy nên để cho điện áp so sánh AB luôn nằm trong vùng hoạt động của chip, ta nên nối mass chung.
+ Thứ 2 về về mạch chuyển đổi, mình sử dụng max485 và max232, đã làm, đã thử, và chạy trong công nghiệp, mình post mạch nguyên lý để các bạn tham khảo và làm. Đảm bảo cắm là chạy.

[stupid11]

Bạn tanbka vẽ mạch bằng phần mềm gì vậy..mình mở không được..!

[tanbka]

Oh, mình dùng protel DXP, mạch này mình dùng cách đây 3 năm roài.

[stupid11]

Nguyên văn bởi tanbka

Oh, mình dùng protel DXP, mạch này mình dùng cách đây 3 năm roài.

Mình xài Orcad nên ko mở được rồi..bạn có thể chụp hình hoặc in ra file .pdf được không ?

[tanbka]

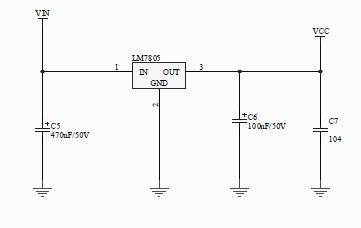

Oh, cái này chắc các bạn đều đọc được.

[stupid11]

Mạch này tự động chuyển mạch hay sao vậy bạn ? Mình không thấy chân điều khiển hướng
...

[tanbka]

Đúng rồi, nó lấy tín hiệu chuyển mạch khi có dữ liệu từ đầu 232 xuống.

[stupid11]

-Nếu như vậy thì mình chỉ việc lập trình giống chuẩn RS232 thôi..không cần nghĩ ngợi gì đến chân đk hướng đúng không cậu ?
-Mà hình như mạch này chưa có trở chặn thì phải...

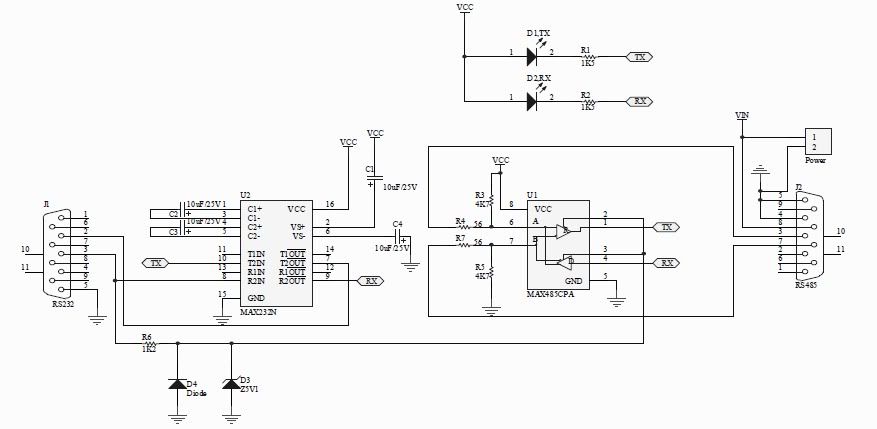

Đây là mạch bạn tanbka đã chia sẻ :

[stupid11]

Bạn tanbka cho mình hỏi mạch trên chỉ truyền data thôi hay sao vậy...có thể nhận data về được không ?

[nguyen_de89]

Nguyên văn bởi tanbka

Đúng rồi, nó lấy tín hiệu chuyển mạch khi có dữ liệu từ đầu 232 xuống.

Theo như tanbka nói thì lấy tín hiệu chuyển mạch khi có dữ liệu từ đầu 232 xuống,còn nếu muốn chuyển mạch theo hướng ngược lại thì có được k bạn(tức là nhận data về),mình có cần tác động vào chân điều khiển hướng của 485 k?hay là mạch tự động hả bạn

[tanbka]

Mạch này tự động chuyển hướng, truyền dữ liệu 2 chiều, các bạn chỉ cần bơm dữ liệu vào 1 đầu, đầu kia sẽ có dữ liệu.

[nguyen_de89]

Nguyên văn bởi tanbka

Mạch này tự động chuyển hướng, truyền dữ liệu 2 chiều, các bạn chỉ cần bơm dữ liệu vào 1 đầu, đầu kia sẽ có dữ liệu.

Bạn có thể giải thích sơ về nguyên lý tự động chuyển hướng này 1 tí dc k?mình cũng chưa rõ lắm,vì mình chưa thấy cái gì tác động vào chân chuyển hướng để mạch tự động chuyển hướng.Cái này là cho PC còn cho MCU thì sao bạn,có cần điện trở chặn đầu cuối k bạn

[tanbka]

Trên chân chọn hướng của 485 nối với chân data của đầu rs232 qua con diot giảm áp xuống 5V mà. Khi nào có tín hiệu từ máy tính xuống, thì mạch truyền dữ liệu đi xa, còn bình thường nó nhận dữ liệu từ xa về.
Mạch này chuyển 232-485 mà, kết nối đơn giản không cần tín hiệu chuyển hướng, còn nếu bạn dùng MCU thì khỏi cần con 232, dùng mỗi con 485 thôi, tín hiệu chuyển hướng lấy từ 1 chân điều khiển ra của MCU.
