PICKIT2 FULL, phiên bản mới nhất

[TMe]

Chào các bạn
PICKit 2 được TMe sản xuất chất lượng cao, mẫu mã đẹp và tiện dụng. trong thời gian qua đã được đông đảo các bạn tin dùng.

Phiên bản trước kia do nguồn linh kiện hiếm vì vậy một số linh kiện phải dùng loại tương đương (Tuy nhiên tính năng không hề thua kém hàng chính hãng) nó như thế này:

Phiên bản mới nhất hiện nay đã dùng 100% linh kiện theo đúng trong sơ đồ do Microchip cung cấp. chúng tôi đã kiểm tra thấy có một số ưu điểm mới như sau:

• Mạch gọn gàng hơn, do đó cho phép thiết kế PCB tối ưu
• Điện áp VCC nâng lên được khoảng 0,1V (mức điện áp VCC đưa ra cao nhất là 4.8V so với 4.6~4.7V ở phiên bản cũ)
• PCB loại màu đỏ, chất lượng và thẩm mỹ cao hơn
• Các tính năng khác không có gì khác biệt

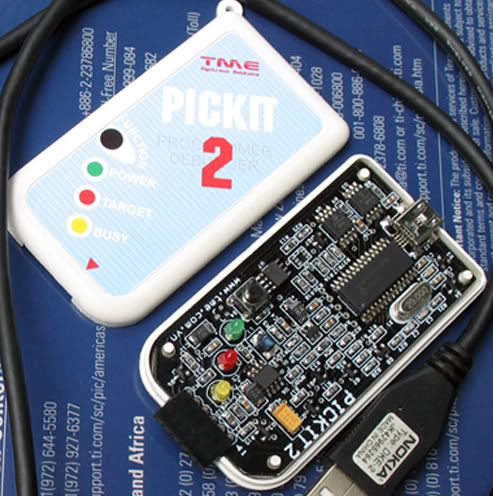

Phiên bản mới như hình sau:

So sánh 2 hình trên các bạn sẽ thấy có sự khác biệt về linh kiện, tuy nhiên các bạn đã sử dụng phiên bản cũ không cần lo lắng vì tính năng khác biệt không nhiều.

Chân thành cảm ơn sự ủng hộ của các bạn trong suốt thời gian qua.
Trân trọng thông báo
TMe (Trà Tấn Minh)

[Argentina]

giá cả thế nào hả sư huynh?

[TMe]

À, Về giá không thay đổi so với phiên bản cũ. có nhiều mức giá tùy theo số lượng. các bạn có thể tham khảo:
http://mcuvietnam.com/web/?frame=pro...category&id=81
.

[quoc_thaibk]

Sao anh không thay hẵn EEPROM có sẵn của PK2 để full chức năng nạp On-to-go của PK2 trong tài liệu hướng dẫn của microchip có để chức năng này và có đưa ra cách để điều chỉnh kích thước EEPROM.

[jackiele]

Anh TME oi! em mới làm được Pickit2 full nè!
Tuy không chuyên nghiệp như anh nhưng cũng rất tự hào.

[TMe]

Chúc mừng jackiele

PICKit2 full cũng không phải là phức tạp, khó làm. nhưng quan trọng nhất là linh kiện tốt mới ổn định được. Nhất là các Mosfet và Diode Schottky cần phải chọn loại tốt, tốc độ đóng mở cao và sụt áp thấp

Các loại PIC có tốc độ programm khác nhau, do vậy có thể tốt với con này nhưng lại lỗi với con khác. do vậy phải test nhiều để đánh giá sự ổn định của sản phẩm.

Nếu các bạn muốn tự làm nhưng khó khắn về linh kiện, thì liên hệ TMe nhé. có đầy đủ linh kiện theo sơ đồ gốc. (Đa số là SMD)

Thân chào

[robotden]

TMe ơi,em cũng đang muốn làm PK2 full, em chỉ còn thiếu vài linh kiện cần thiết cho mạch của em.
em cũng chưa có kinh nghiệm lần nào cả.
rất mong được sự hỗ trợ của TMe
em thiếu các linh kiện này ạ: MCP6001U,IRLML6402,24LC512,MMBT2222,MMBT3906,BAT54 ,ZHCS1000,FDC6420C,R 121,47,10,820,L680uH
TMe giup em nha
thank

[TMe]

TMe có đầy đủ những thứ bạn đã nêu.
Lưu ý: Điện trở các loại chỉ bán theo gói 100 con chứ ko bán lẻ, các loại khác có thể bán lẻ, đơn giá theo số lượng.
Chúc thành công

[jackiele]

Nguyên văn bởi robotden

TMe ơi,em cũng đang muốn làm PK2 full, em chỉ còn thiếu vài linh kiện cần thiết cho mạch của em.
em cũng chưa có kinh nghiệm lần nào cả.
rất mong được sự hỗ trợ của TMe
em thiếu các linh kiện này ạ: MCP6001U,IRLML6402,24LC512,MMBT2222,MMBT3906,BAT54 ,ZHCS1000,FDC6420C,R 121,47,10,820,L680uH
TMe giup em nha
thank

bạn muốn làm chíp dán thì mình bó tay ko jup gì duoc nhưng bạn chỉ cần làm chạy được thì mình giúp bạn.
BAT54 thay thế 1N4148
ZHCS1000 thay thế 1N5817 hoặc 1N5819.
MMBT2222 thay thế 2N3904 hoặc S8050 hoặc C8050 (EBC) hoặc C1815(ECB).
MMBT3906 thay thế 2N3906 hoặc S8550 (EBC) hoặc A1015 (ECB)
121 chính là R=120 ôm hoặc 100 ôm;47 ôm thay 33 ôm ;820 ôm.
FDC6420C thay thế kênh P thay thế BS250; Kênh N thay thế 2N700 hoặc BS170.

Cuộn dây 680uH thay thế 470uH.
Các thứ còn lại mua anh TME
Hihi!chờ anh TME trả lời trước rồi mới dám trả lời.

[robotden]

cám ơn TMe va jackiele.
@jackiele: thế còn IRLML6402 va MCP6001 thì thay thế tưong đuơng như nào a, em cũng chưa làm chân dán bao giờ

[jackiele]

Bạn robotden oi! mình sẽ giúp bạn làm mạch Pickit2 nạp được 3v3;5V nhưng ko debug được;ko go to go. Có nghĩa sẽ tinh gọn lại (goi bản này OEM-Pickit2).Không cần MCP6001;IRLML6402;FDC6420; Nó gần giống Pickit2-See.

Nếu bạn muốn thì mình giúp. (Hôm nào mình phải tạo đề tài này trên diễn đàn mới được).
Chào bạn!Chúc ngày đầu tuần vui vẽ.

[TMe]

Nguyên văn bởi ngocthanh07

Em có một thắc mắc nhỏ là, mạch trước kia dùng linh kiện thay thế tín năng đã không thua kém (tức không <, vậy nó hẳn phải > hoặc = ), vậy thì hà cớ chi phải đi thay cho nó giống 100% linh kiện, mâu thuẫn quá.
Em nghĩ tụi em mua mạch của anh tại vì do anh làm, có ít % khác khác vẫn thấy thích hơn. Anh làm 100% giống như người ta thì ý nghĩa giảm đi nhiều lắm, thế thì tụi em mua quách mạch chính hãng cho rồi. đàng nào mà chả giống nhau!
Vài lời cùng anh, chúc anh kinh doanh thành công

Bạn xem lại bài số 1 có viết:

Phiên bản mới nhất hiện nay đã dùng 100% linh kiện theo đúng trong sơ đồ do Microchip cung cấp. chúng tôi đã kiểm tra thấy có một số ưu điểm mới như sau:

• Mạch gọn gàng hơn, do đó cho phép thiết kế PCB tối ưu
• Điện áp VCC nâng lên được khoảng 0,1V (mức điện áp VCC đưa ra cao nhất là 4.8V so với 4.6~4.7V ở phiên bản cũ)
• PCB loại màu đỏ, chất lượng và thẩm mỹ cao hơn
• Các tính năng khác không có gì khác biệt

Ngoài ra còn một số lí do khác liên quan đến quy trình sản xuất

Ý nghĩa của sản phẩm: bản thân nó là clone, đã clone thì không có gì đáng tự hào. Điều đáng tự hào ở đây là chúng tôi đã có ý thức và trách nhiệm rất cao để làm ra sản phẩm tốt nhất, chất lượng cao nhất và giá rẻ hơn; bảo hành chu đáo.

Hy vọng các bạn sẽ hiểu được tiêu chí của TMe và ủng hộ.

[robotden]

@TMe: bạn cho mọi người Email để đăng ký mua hàng nha.
@jackiele: tại sao mình không làm bản full luôn vậy jackiele
Thank

[TMe]

Nguyên văn bởi robotden

@TMe: bạn cho mọi người Email để đăng ký mua hàng nha.

cái website to đùng dưới chữ ký, bạn có thể mua hàng online một cách dễ dàng, mọi thông tin đều có trên đó bạn à.

[jackiele]

Nguyên văn bởi robotden

@TMe: bạn cho mọi người Email để đăng ký mua hàng nha.
@jackiele: tại sao mình không làm bản full luôn vậy jackiele
Thank

Nếu bạn thích làm bản full thì bạn nên mua Pickit2 full của anh TME đấy, đỡ mất thời gian.
Khi đó full mới đúng nghĩa hơn bạn à.
Mình chỉ hổ trợ bạn làm bản OEM-PicKit2 thôi. (Bản full mình chưa thể tự tiện cho ai được).

Chào bạn.
