PIC Vietnam - Cần giúp đở thiết kế mạch đk thiết bị từ xa ứng dụng sóng di động!

Mình hiện đang làm cho một công ty, mới đây công ty của mình yêu cầu tối ưu mạch điều khiển điện cho một trạm bơm nước.
Cụ thể như sau:
- Có một đài nước cấp nước cho phân khu kinh tế Dung Quất do công ty mình quản lý. Đài nước này có một bể nước trung gian đặt dưới mặt đất để sau đó máy bơm hút nước đưa lên bồn cao 15m.
- Một trạm bơm nước được kết nối đường ống tới bể nước trung gian của đài nước, với khoảng cách là 3km.

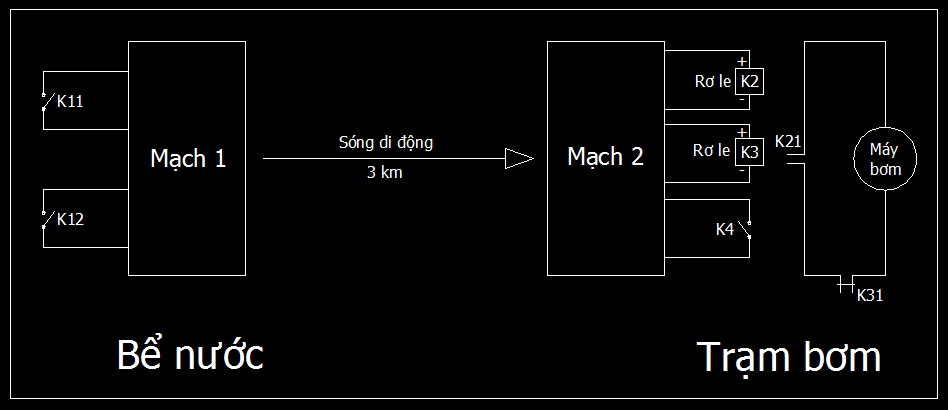

Có hình vẽ kèm theo:

http://www.dientuvietnam.net/forums/...chmentid=30157

Yêu cầu được đặt ra là thiết kế một mạch điện - điện tử sao cho:

1. Khi bể nước trung gian hết nước, phao nước đóng tiếp điểm K11 (hình vẽ), mạch 1 sẽ xử lý các tín hiệu điện thành các tín hiệu khác và truyền qua mạch 2 với phương thức có thể là bằng tin nhắn sms, cuộc gọi, sóng vô tuyến,...Sau đó mạch 2 sẽ nhận tín hiệu đó và xử lý ngược trở lại thành tín hiệu điện để đóng rơ le K2, K2 có điện sẽ đóng tiếp điểm thường hở K21 (coi như đóng mạch của máy bơm) làm máy bơm hoạt động, bơm nước cho bể trung gian.
2. Khi bể nước trung gian đầy, van phao đóng tiếp điểm K12, tương tự như trên, sẽ phát - thu - xử lý tín hiệu làm đóng rơle K3, K3 có điện sẽ mở tiếp điểm K31, ngắt mạch máy bơm.
3. Nếu máy bơm gặp sự cố, không chạy, rơle sự cố sẽ đóng tiếp điểm K4, mạch 2 sẽ xử lý tín hiệu và nhắn tin tới số di động định trước với nội dung: "Máy bơm bị sự cố"
4. Quay lại với yêu cầu 1 và 2, khi mạch 2 xử lý để đóng rơle K2 (K3) thì đồng thời cũng nhắn tin tới một số di động định trước với nội dung là: "Đang bắt đầu bơm" nếu mạch 2 đóng rơle K2 hoặc là: "Đã dừng bơm" nếu mạch 2 đóng rơle K3.

Mong các bạn giúp đở, nếu bạn nào có thể gia công mạch luôn thì có thể báo giá cho mình để thương lượng và giao dịch.

Đ/c: Mr. Tân - DĐ: 0988097059 - Email: nguyenngoctan2005@gmail.com

Chúc vui.
