Chào Anh Nam !
Mình cũng mới dùng PIC. Trước dùng PIC16 thì được. Vừa rồi chuyển sang mày
mò PIC24FJ256GB110 thì không nạp chương trình được. Mình đấu nối mạch theo sơ đồ bên dưới. Vì đang làm thử nên mạch không có ngoại vi, chỉ có 1 con PIC va các socket nhưng khi kết nối thì báo lỗi. Mình dùng MPLAB V8.20 + ICD 2 LE.

Connecting to MPLAB ICD 2
...Connected
Setting Vdd source to target
ICDWarn0020: Invalid target device id (expected=0x101F, read=0x0)
...Reading ICD Product ID
Running ICD Self Test
...Passed
MPLAB ICD 2 ready for next operation

Mình tìm được cái thiết kế của mạch nạp GTP-USB+ trên trang winpic800.com (http://www.winpic800.com//descargas/...%5Bplus%5D.pdf).
Khi coi thì thấy 1 số linh kiện hơi lạ như transistor BC557 (PNP) và diode Schotky BAT85, vì không rành điện tử lắm nên không biết các linh kiện này có thể thay thế bằng loại nào mà ở VN có bán. Nếu ai biết thì chỉ giùm mình.

Bạn cung cấp chưa đủ thông tin, nhưng tôi đoán là phần cứng của bạn chưa ổn. Bạn nên tham khảo tài liệu sau, để thiết kế phần cứng của mạch đích cho phù hợp với yêu cầu (xem hình 2-5, chú ý những chân tô đậm):
http://ww1.microchip.com/downloads/e...Doc/39907a.pdf

Thân,

BC557 có thể thay thế bằng A1015, còn BAT85 là Schottky diode, trong mạch trên bạn có thể dùng 1N4148 để thay thế, nếu không tìm được Schottky diode.

Thân,

Dành cho người mới học pic


Chào mọi người !
Là người học về điện mà giờ chưa biết gì về vi điều khiển và mô phổng.Mình muốn hỏi muốn học mô phổng và vi điều khiển nên bắt đầu từ đâu, chứ mình thật sự rất khó học khi chưa có cơ sở . Nên mình rất muốn mọi người giúp đỡ để biết chút ít.Xin moi người góp ý cho. Và nếu ai có tài liệu gì về pic cho minh xin theo địa chỉ: ngocnguyentho2410@gmail.com . mình xin cảm ơn!

Cam ơn tất cả vì KH

vậy thì a namqn cho em một sơ đồ nguyên lý(đầy đủ giá trị linh kiện) và phần mềm của mạch nạp đó để em thử làm hi, thanks a rất nhiều.

Ở đây có 2 sơ đồ với đầy đủ giá trị linh kiện, cùng với bảng tổng hợp kết quả thử nghiệm với các phần mềm khác nhau:

http://namqn.byethost7.com/uC.php

Nếu bạn không biết nên chọn phần cứng và phần mềm nào, tôi khuyên bạn nên dùng Schaer+ Mod và PICPgm của Christian (link để download dưới đây, nếu bạn chưa thấy nó ở trang web trên):

http://www.members.aon.at/electronic...pgm/index.html

Thân,

Em chào mọi người. Em thấy mọi người bàn luận rất hay và nhiệt tình. Nhưng chưa thấy ai nói về mạch nạp brenner dùng US-Burn nhỉ. Mạch này không phổ biến hay là do linh kiện khó tìm. Em định làm thử một cái, mọi người cho em ý kiến thử xem.

Tôi đã vài lần giới thiệu về mạch nạp Brenner, và còn có thống kê kết quả thử nghiệm với Brenner8 trên trang web cá nhân nữa.

Theo tôi, các mạch nạp Brenner không phổ biến vì phần mềm hỗ trợ được cập nhật tương đối chậm, và lại cần hai phiên bản cho hai cấp điện áp (hoặc cần adapter + phiên bản 5 V để nạp được các chip 3,3 V). Linh kiện tương tự như của PICkit 2.

Khi đã có được PICkit 2 "cải lùi", tôi cất Brenner8 vào tủ, vì PICkit 2 thuận tiện hơn. Tuy nhiên, tôi thích giao diện của US-Burn hơn, vì các thông tin cấu hình được ghi chú rõ ràng hơn.

Thân,

Em nhớ là có hứa ở đây, picvietnam.com, sẽ làm một mạch Pickit2 với toàn linh kiện dễ kiếm, nhưng em không tìm được post đó. Em xin phép post ở đây vậy.

Em có bài post khá đầy đủ bên dientuvietnam.net, link ở đây ạ. Các file đính kèm ở đây ạ.

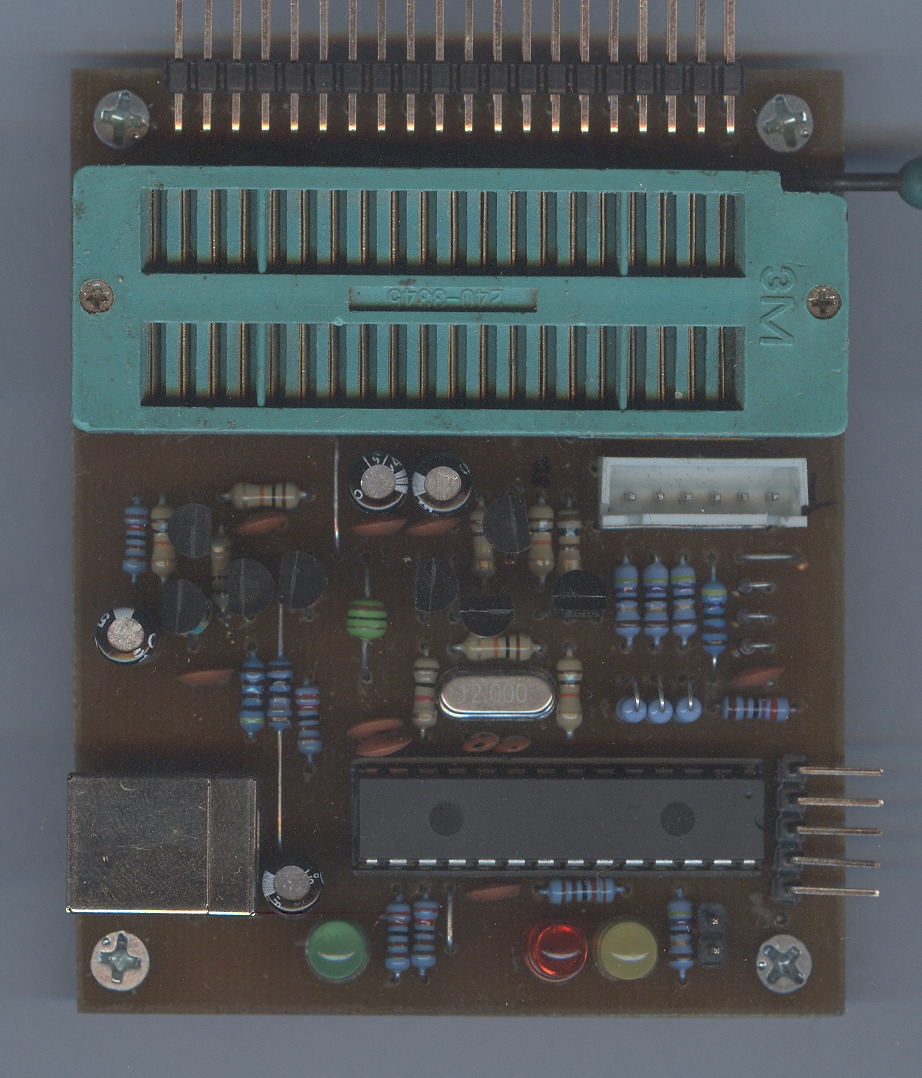

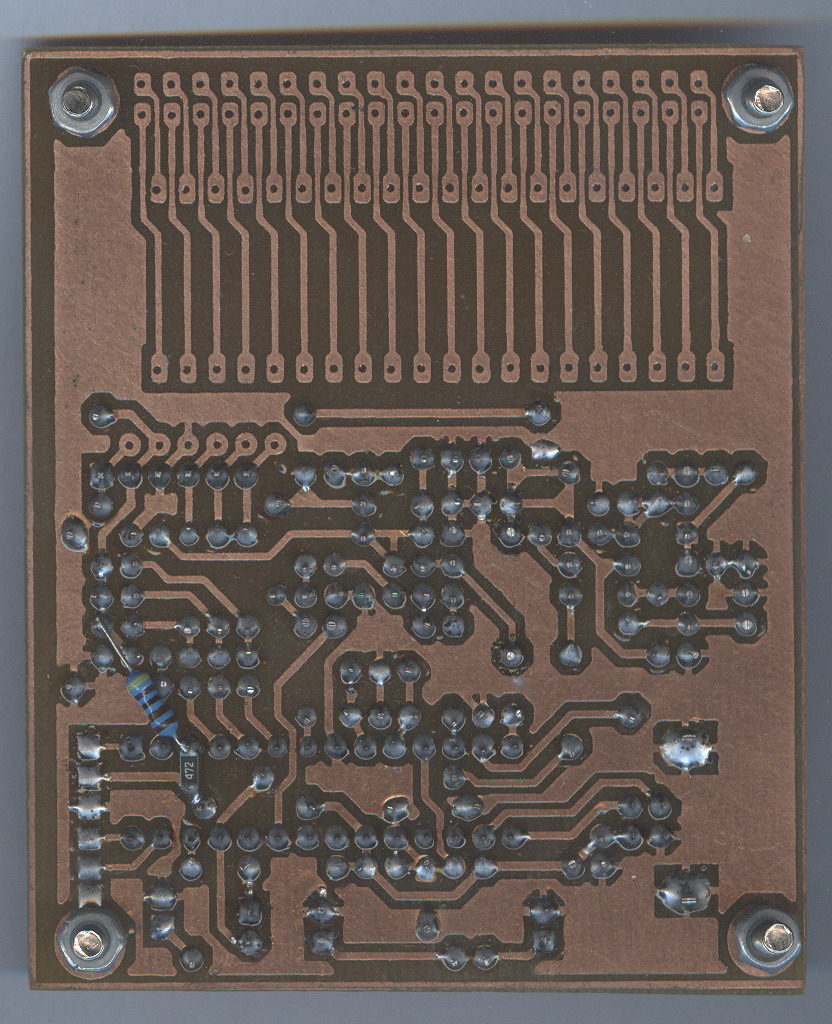

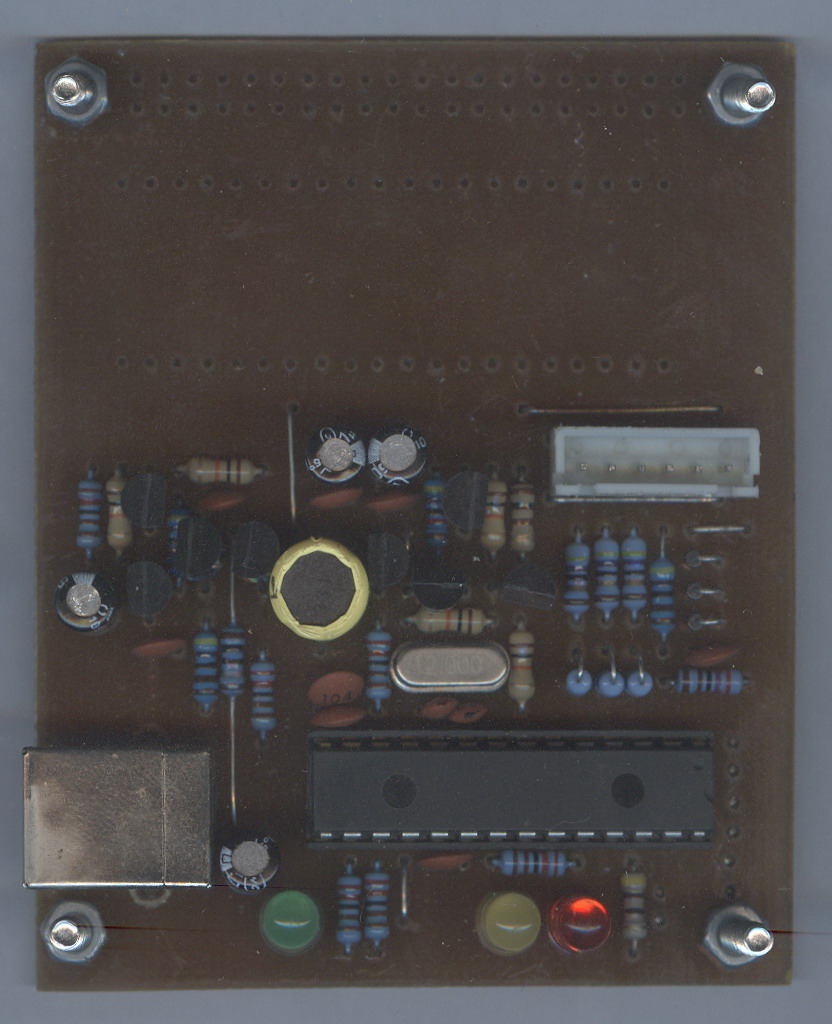

Hình ảnh của mạch


Vấn đề còn gặp là ở lỗi này


Mạch tạo áp Vdd_Tgt em đã kiểm tra kỹ, khá chuẩn, có thể lên tối đa 4V7 với nguồn USB 4V9.

Vâng. Đúng như anh nói. Em đã tìm thấy trên diễn đàn chúng ta mọi người cũng có thảo luận về mạch nạp này rất nhiều. Em bắt tay vào làm thử. Có gì xin thỉnh giáo mọi người. Em xin cảm ơn.

Các bác cho e hỏi với nhé: Em mua mạch nạp pickit2 của bên PNlap, giờ e muốn thiết kế mạch để nạp qua pickit2 thì sơ đồ vị trí các chân như thế nào()? Cảm ơn các bác nhiều!!!

em muốn mua mạch nạp thì đến đâu để mua hay là liên hệ trực tiếp di động thì hơn nhỉ các bác, em ở hà nội

chào các bác !, cho mình hỏi sao àm mình đổ ngược chương trình ra không được vậy ( từ IC ra máy tính ), có bác nào biết chỉ mình với, mình bó tay rồi. mong các bác chỉ giúp mình.
Xin cảm ơn trước nhen !
